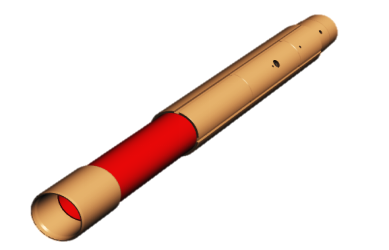

全通徑投球滑套多級壓裂技術
技術特點：
l 單一尺寸球，滑套通徑大；內通徑與套管內徑接近；方便其他工具通過；
l 沒有泵送、停泵、等待連續油管下入、鉆磨時間；通過減少作業時間，預計可降低作業成本40%；
l 可適用于超長、大位移水平井中；消除大位移井泵送不到位的風險，消除鉆磨對套管的損傷；
l 可用于管外封分段工藝，也可連接套管下入，固井后分段壓裂。
全通徑投球滑套壓裂滑套規格 | |||||
公稱尺寸 | 5-1/2in | 5in | 4-1/2in | 4in | 3-1/2in |
材質 | P110 | P110 | P110 | P110 | P110 |
壓裂等級 Mpa | 80 | 80 | 80 | 80 | 80 |
外徑mm | 177.8 | 159 | 146 | 118 | 92 |
內通徑mm | 111 | 93.5 | 92 | 76 | 52 |
級數 | 30 | 30 | 30 | 30 | 30 |
球直徑mm | 117 | 98 | 95 | 79 | 55 |
技術特點：
l 采用兩級滑套分別為壓裂滑套和生產滑套。生產滑套外加裝篩管，壓裂時利用服務工具打開壓裂滑套逐級環空壓裂，生產放噴時關閉壓裂滑套并打開生產滑套，由于生產滑套外有篩管，能有效防止支撐劑回吐；
l 防止支撐劑大量回吐，影響壓裂效果；
l 套管壓裂，可提高施工規模；實現任意多級壓裂；
l 留井管柱通徑大，采用大通徑抗沖刷內管，后期作業方便；
l 設計了利用連續油管可多次開關，壽命長；
l 可在生產一段時間后，地層穩定不回吐打開壓裂滑套和生產滑套同時生產；并根據出水段情況，進行選擇性控水；
l 壓裂噴嘴設計流動面積大，不產生雜質堆積。

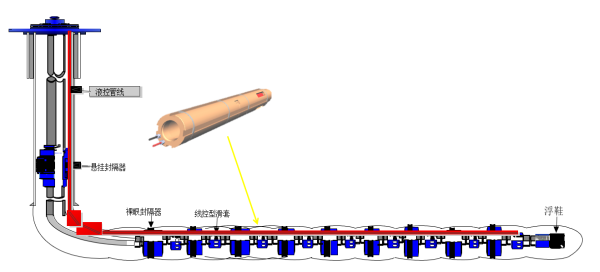

線控型滑套裸眼多級壓裂技術
技術介紹：
l 線控型智能滑套系統，采用兩根液控管線及一根電纜線隨工具一起下入井內，每級下入電子解碼器，通過地面發出指令控制各級液控滑套開關油路，配合地面打壓控制各級液控滑套的開關狀態。
l 系統組成：滑套本體、液控管線系統、數字解碼控制系統、液缸活塞系統、開關鎖系統。
電子解碼液控滑套技術特點：
l 結構可靠，采用兩根管線液壓開關，開關推力大；
l 采用機械金屬密封和液缸補償密封，密封壓力高；
l 采用雙液缸結構，下入深度不受影響；
l 壓裂噴嘴設計流動面積大，不產生雜質堆積；
l 設計了抗沖刷內管；
l 壽命長；
l 長時間井底監測。

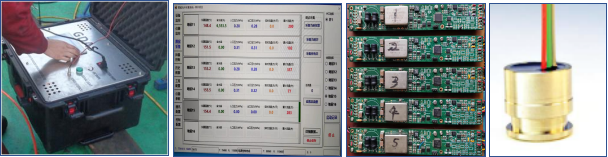

2、井下數據采集系統
技術特點：
l 由能量守恒定律--伯努力方程和流動連續性方程為基礎的流量測量方法；
l 流量計內置的壓差傳感器和溫度傳感器監測出高壓流量孔與低壓流量孔中產生的壓差和溫度，通過文丘里流量計內置的單片機，識別讀取信號，信號通過1/4”鋼管線纜傳送到地面上；
l 內置電容式含水儀探頭，地面三相流標定；
l 井下不受流體密度、粘度、溫度、壓力影響；
l 實時檢測管內（外）壓力、地層溫度、實時流量；
l 在井下不會結垢堵塞，儲層及注入水中的油、垢不會有影響；
l 測量范圍大，準確度高，零點漂移小等。
