技術介紹：

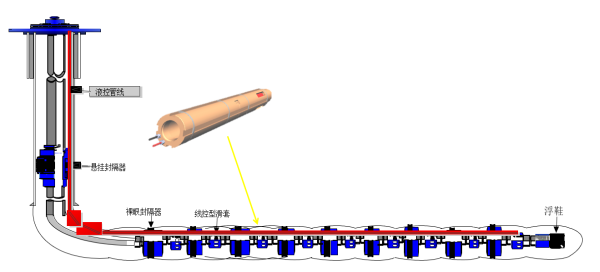

l 線控型智能滑套系統，采用兩根液控管線及一根電纜線隨工具一起下入井內，每級下入電子解碼器，通過地面發出指令控制各級液控滑套開關油路，配合地面打壓控制各級液控滑套的開關狀態。
l 系統組成：滑套本體、液控管線系統、數字解碼控制系統、液缸活塞系統、開關鎖系統。
電子解碼液控滑套技術特點：
l 結構可靠，采用兩根管線液壓開關，開關推力大；
l 采用機械金屬密封和液缸補償密封，密封壓力高；
l 采用雙液缸結構，下入深度不受影響；
l 壓裂噴嘴設計流動面積大，不產生雜質堆積；
l 設計了抗沖刷內管；
l 壽命長；
l 長時間井底監測。
2、井下數據采集系統
技術特點：
l 由能量守恒定律--伯努力方程和流動連續性方程為基礎的流量測量方法；
l 流量計內置的壓差傳感器和溫度傳感器監測出高壓流量孔與低壓流量孔中產生的壓差和溫度，通過文丘里流量計內置的單片機，識別讀取信號，信號通過1/4”鋼管線纜傳送到地面上；
l 內置電容式含水儀探頭，地面三相流標定；
l 井下不受流體密度、粘度、溫度、壓力影響；
l 實時檢測管內（外）壓力、地層溫度、實時流量；
l 在井下不會結垢堵塞，儲層及注入水中的油、垢不會有影響；
l 測量范圍大，準確度高，零點漂移小等。

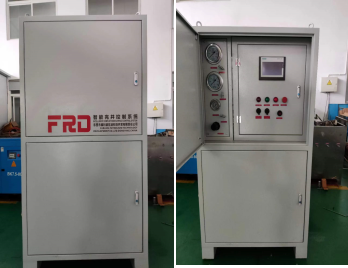

3、地面控制系統
技術特點：
l 可實行手動和自動任意控制模式；
l 對流量控制閥可實現n+1型、1-P型解碼、3-2項解碼控制模式；
l 位移控制采用精確流量控制系統進行反饋控制，最多可達20級；
l 可實現遠程操控；
l 控制動力: 雙頭氣動泵；
控制面板采用手自一體觸摸屏操控。
